經過用戶對市場的廣泛調研，產品指標的苛刻測試，供應商的售后方案；綜合實力的嚴格審查后，一致決定，由泰福特電子為此次時鐘系統項目的供應商。

工程概況：

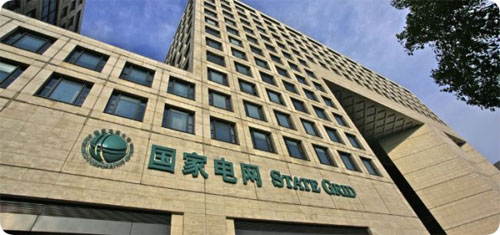

  國網電力公司運維的數據傳輸平臺包括數據通信網、配電數據網、以及多種傳輸設備,其中數據通信網、配電數據網和各類傳輸設備的網管系統基于IP技術,各網管系統均運行10年以上且沒有統一的NTP時間服務器來進行授時管理。

存在問題:

  各網管系統沒有統一的ntp時統設備規范系統管理，在故障處理尤其是多個系統協同進行的故障處理時,會出現由于時間不一致對故障處理造成的運轉不同步問題。網絡管理系統的日志審計、應用認證過程、增量備份等工作需要統一的時間源；網絡計費系統中也要用到數字時間戳服務,所以也要求精確的時間同步系統來進行把控。

范圍和規模:

  新增1套2U NTP服務器,作為各網管系統的 (NTP服務器使用GPS/北斗/GLONASS參考源為一級網絡時間源，配置銣原子鐘作為守時部件,支持獨立時間守時功能),以達到規范管理及故障協同處理的目的。

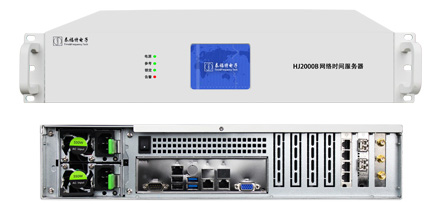

銣原子鐘NTP服務器

重要技術指標要求：

  1、GPS北斗衛星時間源輸入模式，以中國北斗衛星授時為主，美國GPS衛星授時為輔，二者可無縫切換，互為主備，互為冗余；

  2、授時服務器內置高穩守時配置，要求24小時偏差<=200ns，1s≦3e-11上，日均精準≦1e-12，日漂移≦3e-12；與衛星源形成授時源冗余，自動無縫切換；

  3、配置不少于4路可實現Bonding功能，具備授時和管理的千兆以太網口；

  4、服務器響應量：≥24000/S；

  5、U盤方式獲取日志≥4000條；

  6、支持Console模式、Telnet、windows遠端和SSH進行遠程管理、配置和升級；

  7、監控軟件支持10000臺客戶端監視并以SNMP、syslog，EMAIL等協議告警；

  8、配置液晶顯示屏，實時顯示衛星狀態、時間、數量、經緯度、高度、IP等直觀信息并配置系統工作狀態的指示燈作為觀測依據；

  9、產品具有國家權威部門的檢測認證并獲得證書；

具體實施方案：

  經過現場勘察，與用戶深入交流后，我司技術實施人員有針對性的制定了一套科學、合理、簡易可行的時鐘系統解決方案，并提交到用戶審查，得到認定后，進行實施。

 一：現場環境及布線方案

  現場樓層八層，信息機房位于三層，距離樓頂約25米左右，計算機房弱電管道彎曲長度，預計需要GPS衛星接收天線50米，根據方案要求，將衛星接收器固定在樓頂且低于建筑物本身避雷措施下方后，與建筑物本身通過支架底座緊密固定，傳輸電纜采用具有抗電子干擾，抗摔，防腐，防曬，防水等高度耐用型線材，并采取金屬鋼管對現場進行穿管保護措施，天線的設計壽命預計在10年以上。

 二：時鐘服務器的安裝

  NTP時鐘服務器的規格為標準2U機架式，將時鐘服務器安裝固定在標準機柜中，通過落實緊固，無松動即可，將時鐘服務器的雙路供電接口的電源線接入機房U標準220V AC電源與UPS電源上，確保時鐘服務器的電源穩定性；

 三：時鐘服務器的調試運行

  我司提供的NTP時鐘服務器為6路10/100/1000M以太網輸出授時接口，根據用戶的網絡劃分為6個不同的功能的局域網實際要求，且6路局域網互為相互獨立隔離的不同網絡，我們分別采用了點對點授時方式，即時鐘服務器的6路授時IP地址對應用戶的6個不同局域網絡，將時間服務器的6路授時IP地址網段調整為用戶的局域網網段，確保網絡暢通，通過將時間服務器的授時IP地址添加到局域網內客戶端或服務器的授時IP地址，點擊立即同步，即可成功授時，默認同步周期為7天設備進行互訪一次，時鐘服務器與客戶端的時間精度偏差值在0.5-2毫秒之間。

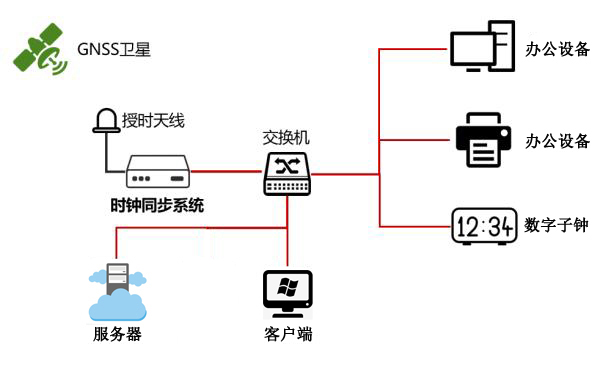

 時間同步解決方案示意圖

  對于用戶提出的時鐘系統的運行狀態如何查看？出現授時故障如何分析原因等一些問題，對此，我司將提供一套監控軟件系統，安裝在信息管理員電腦中，接入授時網絡后，即可實現監測對時間服務器的衛星鎖定狀態、鎖定衛星數量、同步精度、授時精度、偏差值等詳細數據，且發現授時故障后，軟件可通過郵件形式向信息管理員進行告警，并做好日志記錄，便于事后故障分析。

 四：時鐘服務器的守時性能

  由于電力系統是保證我國社會經濟正常運行發展的重要行業，因此，總部對各級電網系統提出了很高的要求，其中，安全、穩定是重中之重，根據電力系統的特殊性，我司此次提供的時鐘服務器配備了銣原子時鐘進行守時，其守時精度一年偏差小于3ms

  具體功能就是：當用戶現場環境臨時不允許使用天線接收衛星信號或衛星信號突然中斷后，設備接收不到衛星信號后，將無縫切換到銣原子時鐘時進行正常授時，確保授時系統的正常運行。

 五：售后服務方案--響應時間：

  在30分鐘內響應

  2小時內拿出解決方案

  8小時到用戶現場解決問題

  24小時內提供故障備機

  用戶回訪：用戶使用設備一段時間，取得一定的實踐經驗后，可以按雙方協商安排用戶回訪，我公司將派技術人員與用戶研討并解答在實踐中提出的深層次技術問題。

技術改造：

  當甲方擬對系統進行升級、擴容、調整或改造時，乙方將向甲方提供建議方案等有效的技術咨詢。

7×24小時客服電話：400-015-1230

我們的電力客戶：

  包括：華能伊春熱電廠、南方電網廣西電網有限公司信息中心、南方電網海南電網有限公司、國網山東電科院省級計量中心項目、國網電力科學***武漢南瑞有限責任公司、北京南凱自動化系統工程有限公司、浙江省電力公司電力科學研究院、廣東電網公司電力科學研究院、四川華數智能電網有限公司、國網智能電網研究院、中國華電集團、滿洲里熱電廠、神華國華準格爾發電有限公司等電力行業等。
